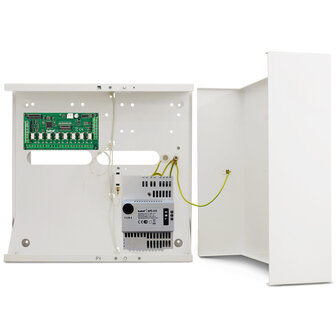

INT-O uitgangen uitbreidingsmodule in metalenkast + APS412 voeding

De INT-O vervangt 6 bestaande modules: de CA64-O-OC, CA64 O-R en CA64 O-ROC modules en de CA64-OPS-OC, CA64 OPS-R en CA64 OPS-ROC modules. De INT-O kan zowel 12V worden aangesloten als ook gevoed via de APS-412 voeding. De INT-O is een uitbreiding met 8 OC uitgangen en 8 Relais uitgangen welke parallel geschakeld zijn. De relais uitgangen kunnen via dip-switches worden uitgeschakeld om zo het verbruik van de module te verminderen. De module is geschikt voor gebruik met de INTEGRA, INTEGRA Plus en VERSA alarmsystemen.

Specificaties:

systeem uitbreiding met 8 uitgangen:
8 laagvermogen uitgangen, OC type
8 relais uitgangen
elke OC type uitgang staat parallel met de relais uitgang
de mogelijkheid om het verbruik te verminderen door relais uitgangen uit te schakelen
mogelijkheid om op de RS-485 bus aan te sluiten (firmware update via de bus).
Technische gegevens:

POW uitgangsbelasting : 2,5 A / 12 V DC
milieu-klasse conform de EN50130-5 : II
maximale luchtvochtigheid : 93±3%
maximaal verbruik : 35 mA
voedingsvoltage : 12 V DC
+12V uitgangsbelasting :2,5 A / 12 V DC
stand-by mode verbruik : 30 mA
werking temperatuurbereik :-10 °C...+55 °C
afmetingen : 80 x 57 mm
afmetingen kast: 320x300x90mm
gewicht : 35 gr.
KIWA NCP registratie : IZI11530-02 Grade 3
De APS-412 geschakelde voeding met AWO229 metalen kast is ontworpen voor 12VDC gevoede apparaten en is voorzien van een speciale eenvoudige aansluiting voor het gebruik met de INT-E, INT-PP, INT-O, INT-R en INT-ADR van SATEL. AC uitval en accu laag meldingen worden dan via deze aansluiting doorgegeven aan het alarmsysteem.

Eigenschappen transformator:

voldoet aan de EN50131-6 Grade 2
hoge efficiënte 12 V DC geschakelde voeding, zonder dat deze een transformator behoeft
4A totaal uitgangsvermogen
kortsluiting en overbelasting beveiliging
ontworpen voor gebruik met een gesloten lood-zuur accu
stroom gecontroleerd accu laadcircuit
accu diep ontladingsbeveiliging
3 OC uitgangen voor supervisie
optische indicatie voor de voeding, accu en overbelasting status
hoorbaar storingssignaal
speciale aansluiting voor het gebruik met nieuwe SATEL modules
geschikt voor OPU-3 en OPU-4 en AWO229 metalen behuizing
DIN rail montage 35 mm mogelijk
KIWA NCP registratie : IAE11530-02 Grade 2
